貼片電容的焊接技巧有哪些

作者: 貼片電容發表時間:2019-09-24 17:54:01瀏覽量:3668

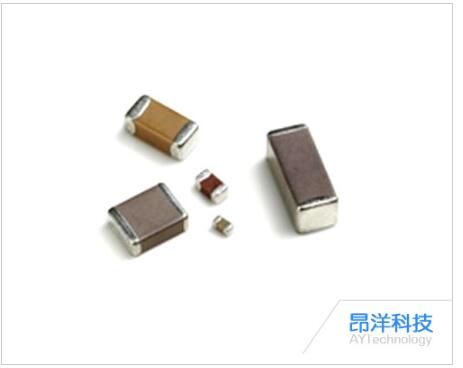

什么是貼片電容呢?所謂的貼片電容就是電容材質,常見的分類有:Z5U電容器,NPO電容器,Y5V電容器等等,不同的分類有不同的功能。那么,貼片電容的焊接技巧有哪些?
文本標簽:貼片電容

  什么是貼片電容呢?所謂的貼片電容就是電容材質,常見的分類有:Z5U電容器,NPO電容器,Y5V電容器等等,不同的分類有不同的功能。那么,貼片電容的焊接技巧有哪些?


  貼片元器件的應用越來越多,跟傳統的封裝相對比,具有占有電路板空間小,大批量加工生產方便,布線密度高等特點。貼片電阻和電容的引線電感大大減少,在高頻電路中占有巨大的優勢。缺點是不便于手工焊接。


  一、所需的工具和材料


  25W的銅頭小烙鐵,有條件的可使用溫度可調和帶ESD保護的焊臺,注意烙鐵要求要細要尖,頂部的寬度不能大于1mm。一把尖頭鑷子可以用來移動和固定芯片以及查電路。還要準備細焊絲和助焊劑、異丙基酒精等。使用助焊劑的目的主要是增加焊錫的流動性,這樣焊錫可以用烙鐵牽引,并依靠表面張力的作用光滑地包裹在引腳和焊盤上。在焊接后用酒精清除板上的焊劑。


  二、焊接方法


  1.先在焊盤上涂助焊劑,再用烙鐵處理一遍,以免焊盤鍍錫不良或被氧化,造成不好焊接,芯片一般不需處理就可以焊接。


  2.用鑷子小心地將PQFP芯片放到PCB板上,應注意不要損壞引腳。使其與焊盤對齊了,保證芯片放置正確方向。


  把烙鐵的溫度調到300攝氏度左右,烙鐵頭尖沾少量的焊錫,用工具向下按住已對準位置的芯片,在兩個對角位置的引腳上加少量的焊劑,仍然向下按住芯片,焊接兩個對角位置上的引腳,使芯片固定而不能移動。在焊完對角后重新檢查芯片位置是否對準。必要可進行調整要麼拆除并重新在PCB板上對準位置才焊接。


  3.開始焊接所有的引腳時,應在烙鐵尖上加上焊錫,將所有的引腳涂上焊劑使引腳保持濕潤。用烙鐵尖接觸芯片每個引腳的末端,直到看見焊錫流入引腳。在焊接時要保持烙鐵尖與被焊引腳并行,防止因焊錫過量發生搭接。


  4.焊完所有的引腳后,用焊劑浸濕所有引腳以便清洗焊錫。在需要的地方吸掉多余的焊錫,以消除任何短路和搭接。用鑷子檢查是否有虛焊,檢查完成后,從電路板上清除焊劑,將硬毛刷浸上酒精沿引腳方向仔細擦拭,直到焊劑消失為止。


  5.貼片阻容元件則相對容易焊一些,可以先在一個焊點上點上錫,然后放上元件的一頭,用鑷子夾住元件,焊上一頭之后,再看看是否放正了;如果已放正,就再焊上另外一頭。要真正掌握焊接技巧需要大量的實踐.

2019-09-24 3668人瀏覽
