常見的貼片電容類型及其方向區分方法

作者: 深圳市昂洋科技有限公司發表時間:2024-08-05 13:54:13瀏覽量:1210

貼片電容的方向區分主要取決于其類型,因為不同類型的貼片電容具有不同的結構和特性。以下是一些常見的貼片電容類型及其方向區分方法: 1. 無極性貼片電容 貼片陶瓷電容:這是最常見的無...
文本標簽:

貼片電容的方向區分主要取決于其類型,因為不同類型的貼片電容具有不同的結構和特性。以下是一些常見的貼片電容類型及其方向區分方法:




1. 無極性貼片電容

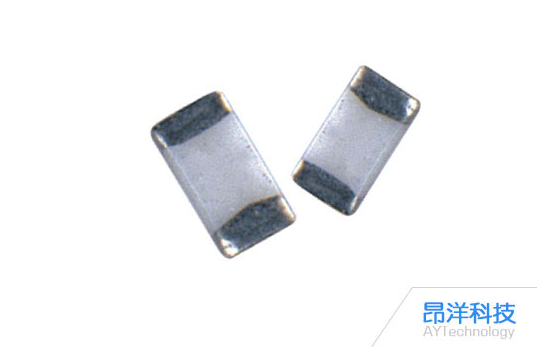

貼片陶瓷電容:這是最常見的無極性電容,它沒有正負極之分,可以任意方向安裝。這類電容通常由陶瓷作為電介質,電極是銀、銅或其他材料制成,引線是鎳銅合金絲。由于其無極性,因此在安裝時無需特別注意方向。


2. 有極性貼片電容


貼片鋁電解電容:這種電容是有極性的。在電容上會有明顯的標志,如一個小黑塊或“-”符號,這表示負極。在印刷電路板(PCB)上,電容的位置附近可能也會有兩個半圓形的標識,涂顏色的半圓對應的是負極。此外,在某些情況下,較長的引腳可能是正極,較短的引腳是負極。


貼片鉭電容:鉭電容通常也有極性。其一端可能標有橫線或顏色標記,這一端是正極。另外,某些鉭電容一端可能有突起或特殊的形狀適應,這也通常指示正極。插件引線貼片鉭電容器腿長端為正極,腿短端為負極。


區分方法總結


查看電容上的標志:這是最直接的方法。對于有極性的貼片電容,廠家通常會在電容上標注正負極。這些標志可能是一個小黑塊、“-”符號、顏色標記或特殊的形狀。


參考PCB上的標識:在PCB上,電容的位置附近可能會有兩個半圓形的標識,涂顏色的半圓對應的是負極。


觀察引腳長度:在某些情況下,較長的引腳可能是正極,較短的引腳是負極。但這種方法不是絕對可靠的,因為并非所有有極性電容都會采用這種方式來區分正負極。


使用萬用表測量:如果以上方法都無法確定電容的正負極,可以使用萬用表來測量。將萬用表設置為電阻檔,分別測量電容兩個引腳之間的電阻值。由于電容兩極之間的介質并不是絕對的絕緣體,其電阻值會有一定的差異。通過比較兩個方向的電阻值,可以大致判斷電容的正負極。但需要注意的是,這種方法可能需要一定的經驗和技巧才能準確判斷。


查閱數據手冊:如果以上方法都無法確定電容的正負極,建議查閱電容的數據手冊或咨詢廠家。數據手冊中通常會詳細標注電容的極性信息。


綜上所述,區分貼片電容的方向需要根據其類型以及具體的標志和特征來判斷。在實際操作中,務必根據電容的具體型號和制造商提供的數據手冊來正確識別和安裝,以避免錯誤連接導致的電路故障或電容損壞。
