解讀貼片電阻上的標識，主要涉及到阻值、精度、溫度系數以及封裝尺寸等參數的識別。以下是對這些參數的詳細解讀：

1. 阻值識別

貼片電阻上的阻值可以通過多種方法標識，常見的有數字索位標稱法、色環標稱法以及直標法等。

數字索位標稱法：

使用三位或四位數字來表示阻值。

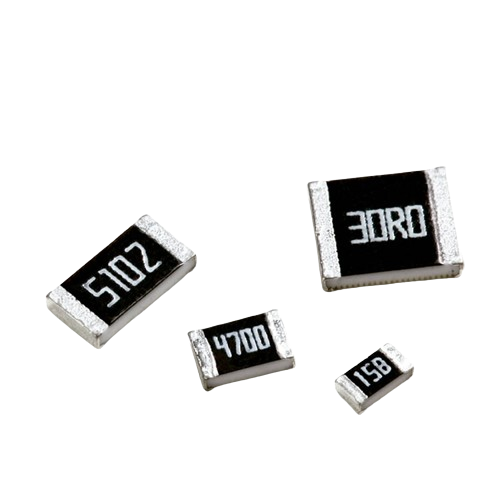

對于三位數字，前兩位為有效數字，第三位表示有效數字后面所加“0”的個數，例如“472”表示4700Ω(即4.7kΩ)。

對于四位數字，前三位為有效數字，第四位同樣表示有效數字后面所加“0”的個數，例如“1501”表示1500Ω。

如果是小數，則用“R”表示“小數點”，例如“2R4”表示2.4Ω，“R15”表示0.15Ω。

色環標稱法：

較少見于貼片電阻，但圓柱形固定電阻器常采用此方法。

通過不同顏色的環來表示阻值，第一環和第二環為有效數字，第三環為倍率(色環代碼)，例如“棕綠黑”表示15Ω。

直標法：

直接在電阻器表面用數字和單位符號標出阻值，如“100Ω”。

2. 精度識別

貼片電阻上的字母標識通常用來表示其阻值的精度。常見的精度標識有：

F：表示1%精度

G：表示2%精度

J：表示5%精度

K：表示10%精度

3. 溫度系數識別

字母標識除了表示精度外，還可能表示溫度系數。溫度系數反映了電阻值隨溫度變化的程度，常見的溫度系數標識有：

C：表示±100ppm/℃

D：表示±200ppm/℃

E：表示±250ppm/℃

F：表示±300ppm/℃

4. 封裝尺寸識別

封裝尺寸通常會標注在電阻的外殼上，如0603、0805、1206等。這些數字代表了電阻的長度和寬度，以毫米或英寸為單位，是選擇電阻時需要考慮的重要參數之一。

注意事項

識別貼片電阻上的標識時，需要綜合考慮多個參數，并參考相關的數據手冊和規格表進行確認。

不同廠家的貼片電阻可能會有不同的型號和標識方式，因此在識別和選擇時，需要參考生產廠家提供的相關資料和規格表。

貼片電阻的功率值不在電阻體上直接標注，但可以通過電阻的體積大小來大致判斷。一般來說，功率越大，電阻體積也越大。

綜上所述，通過仔細觀察和解讀貼片電阻上的標識，我們可以獲取到關于電阻阻值、精度、溫度系數以及封裝尺寸等重要信息，從而為電路的設計和制造提供有力支持。
