在電子元器件小型化與高頻化趨勢下，貼片電感作為核心被動元件，其工藝路線選擇直接影響電路性能與產品可靠性。疊層工藝與繞線工藝作為兩大主流技術路徑，在結構、性能、成本及應用場景上呈現出顯著差異。本文將從技術原理、工藝流程、性能指標及典型應用四個維度展開對比分析。

一、工藝原理與結構差異

疊層工藝采用多層印刷與疊層燒結技術，將導體層與絕緣層交替堆疊形成三維立體結構。以氧化鋁陶瓷或鐵氧體為基板，通過絲網印刷將銅漿或銀漿繪制成螺旋狀導體，層間通過貫通孔實現電氣連接。最終產品呈現獨石結構，具有高度集成化特征。典型工藝如流延穿孔法，需在陶瓷膜片上機械打孔并填充導電漿料，經高溫共燒形成整體結構。

繞線工藝延續傳統電感制造邏輯，通過精密繞線機將漆包線繞制于磁芯表面。磁芯材料通常選用鐵氧體或金屬磁粉芯，繞線方式包括單層緊密繞制、多層蜂窩繞制等。為適應貼片化需求，工藝改進重點在于磁芯小型化與電極焊接技術。例如，采用激光焊接將繞組端頭與磁芯電極連接，并配合樹脂包封實現結構強化。

二、核心性能指標對比

電感量范圍

繞線工藝通過調整繞組匝數可實現μH至mH級寬范圍電感量，且精度可達±1%。疊層工藝受限于層間電容效應，電感量通常集中在nH至μH級，精度控制難度較大，常見偏差為±5%~±10%。

高頻特性

疊層工藝因?qū)w分布電容極小，自諧振頻率(SRF)可達GHz級，特別適合5G通信、Wi-Fi 6等高頻場景。繞線工藝雖可通過優化繞組結構(如分段繞制)提升SRF，但通常難以突破500MHz瓶頸。

電流承載能力

繞線工藝憑借粗線徑導線(直徑可達50μm以上)可承受數安培級電流，適合電源模塊、LED驅動等大功率場景。疊層工藝受限于導體厚度(通常≤10μm)，額定電流普遍低于1A，但可通過多芯片并聯提升總電流容量。

溫度穩定性

疊層工藝采用陶瓷基板，溫度系數(TC)可控制在±50ppm/℃以內，適合軍工、汽車等嚴苛環境。繞線工藝因磁芯材料差異，TC波動范圍較大(±100~±300ppm/℃)，需配合溫度補償設計。

三、制造工藝復雜度與成本

疊層工藝涉及流延成型、精密印刷、多層共燒等復雜工序，設備投資成本高昂。以流延穿孔法為例，單臺流延機價格超百萬元，且需配備千級凈化車間。良率控制是另一挑戰，層間對齊精度需≤10μm，任何印刷偏移或燒結裂紋均會導致產品失效。

繞線工藝設備門檻相對較低，全自動繞線機價格約20~50萬元，但人工調試成本較高。磁芯成型精度(如E型磁芯中柱尺寸公差±0.02mm)直接影響電感一致性，需依賴高精度模具。此外，漆包線絕緣層在繞制過程中易受損，需增加浸漆或噴涂工序提升可靠性。

四、典型應用場景分化

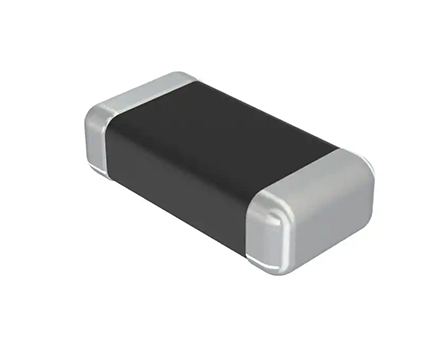

疊層電感憑借高頻特性與小型化優勢，主導智能手機、TWS耳機等消費電子領域。例如，iPhone 15主板中采用的0201尺寸疊層電感，在2.4GHz頻段下Q值達80.有效抑制Wi-Fi信號干擾。

繞線電感則在大電流場景中不可替代。特斯拉Model 3車載充電機采用10顆10μH/10A繞線電感，通過優化磁芯氣隙設計，實現98%以上的能量轉換效率。工業電源領域，繞線電感常與MOSFET組成同步整流電路，承受瞬態峰值電流達50A。
