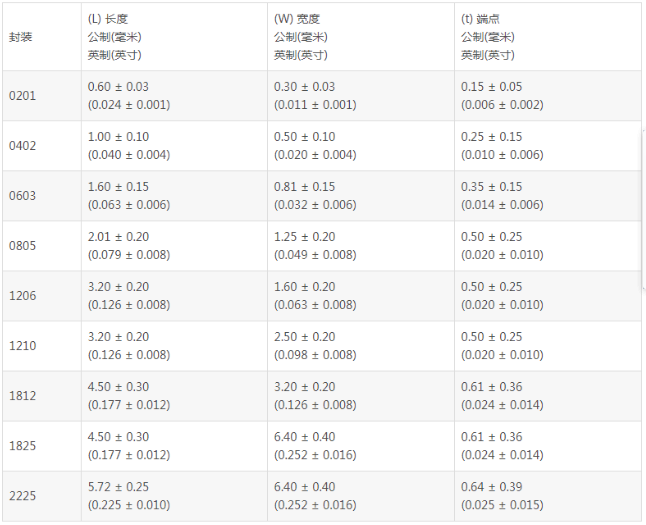

大家好，今天給大家介紹貼片電容的常用規格：0402貼片電容，0603貼片電容，0805貼片電容，1206貼片電容等等一系列的貼片電容的命名規則與選型知識。貼片電容規格一般常見封裝尺寸為：0201，0402，0603，0805，1206，容量范圍一般在0.5pF~1uF。1210，1812，1825，2225，3012、3035為大規格貼片電容，容量范圍在1uF~100uF。0402貼片電容屬于小尺寸，隨著電子市場的小型化，是以后的趨勢，而0603貼片電容，0805貼片電容，1206貼片電容則是目前市面上常用的，比如0603B104K500NT，0805B104K500NT等都是非常常用的型號。下面與風華合作十七年代理，昂洋科技就來給大家介紹下風華高科貼片電容的型號識別和命名方法：

0805 CG 101 J 500 N T

1、封裝尺寸：通用型貼片電容包括四個常用的封裝：0402、0603、0805、1206。

2、介質種類：介質種類。由貼片電容介質及特性介紹我們知道貼片電容的所謂介質實際上對應著該電容的代表著工作溫度。介質不同工作溫度不同。風華通用型貼片電容介質有5種，分別用CG(c0g或NPO)、B(X7R)、F(Y5V)、X(X5R)、E(Z5U)表示。

3、標稱容量代號(單位：PF)：101：標稱阻值為100pf，標稱容量采用E-24標準的三位數表示法或E-96標準四位數表示法，前兩位是有效數字(E-96四位數表示法中，前三位是有效數字)，后一位是有效數字后零的個數。

4、電容值誤差精度代號：F(±1%)、G(±2%)、H(±3%)、J(±5%)、K(±10%)、C(±0.25pf)、B(±0.10pf)、D(±0.50pf);

5、額定工作電壓：三位數表示法，500表示50V;501表示500V，6R3表示6.3V;

6、端頭電極種類：通用型貼片電容一般都是采用N(銀或銅層/鎳層/錫層三層電鍍端頭)，另外兩種團頭類型有 S(純銀端頭)、C(純銅端頭);

7、包裝方式代號： T表示編帶包裝; C表示塑料袋包裝。

正確選擇一顆貼片電容時,除了要提供其規格尺寸及容量大小外，還必須特別注意到電路對這顆貼片電容的溫度系數、額定電壓等參數的要求。目前，風華代理昂洋科技除了提供以上0402貼片電容，0603貼片電容，0805貼片電容，1206貼片電容之外，還提供以下系列貼片電容通用系列、大容量系列、直流中高壓系列、薄型系列、片式三端陶瓷濾波器( EMI)、四聯體/二聯體片式電容器(片式排容)等。
